程式資訊

程式 ID：BOM_HIER
所屬子系統：D.工程資料
狀態：stable

階層式製程表¶

功能簡介¶

「階層式製程表」用於把某一組件號向下展開的多階製程與用料攤成一張平面清單，逐列列出各階的品號、生產部門、數量、工時與生效區間，並可逐層展開／收攏。常用於工時檢核、製程結構稽核與整批品號的展開比對。

本程式與「流程圖製程表」是兩支獨立程式

自 2026-07-05 起（見 ADR 0087），階層式製程表（BOM_HIER，D-120） 與 流程圖製程表（BOM_FLOW，D-110） 各自是獨立的程式：查詢條件面板、程式類別與設定各自分開，在自訂查詢面板中也可分別加入、各存各的設定。舊版手冊曾記載「兩支已整併成同一張表單」，該狀態已撤銷，請以本頁為準。

兩支程式的分工：

	階層式製程表（本頁）	流程圖製程表
主要輸出	平面階層明細表（單一頁籤）	製程明細（樹狀）／多階材料用量清單／展開圖／材料流向圖
展開選項	生效日期、工時別（標準／改善前／改善後／備料）、數量方式、母件方式、自訂條件	起訖品號、去除重複組件編號
依客戶篩選	支援（查詢類別選「客戶代號暨品號」）	不支援
只顯示工時	支援	不支援
適用情境	工時檢核、結構稽核、整批品號展開	視覺化流程與用料彙總

前置需求¶

權限：D 工程資料 → 階層式製程表 的瀏覽權限。若選單看不到本程式，請先在權限管理開啟該程式的瀏覽權限——流程圖製程表的權限不會自動涵蓋本程式。
基礎資料：欲查詢的組件號已存在於品項主檔，且其 BOM 製程結構已建立並確認。
工時、生產部門、治具等欄位的完整度，取決於 BOM 製程（標準工時、整備工時、生產部門）與工作中心、工程代號等資料的維護狀況。

操作步驟¶

1. 設定查詢條件¶

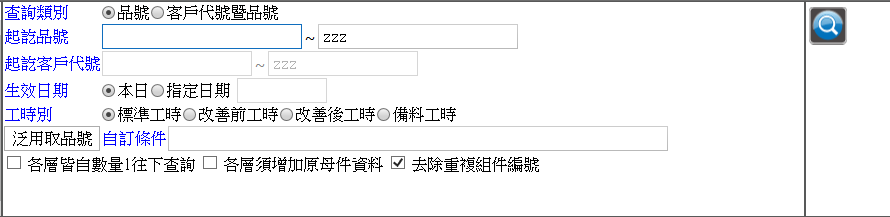

查詢條件面板

選擇查詢類別：
- 品號（預設）：直接以品號區間查詢。
- 客戶代號暨品號：另可輸入起訖客戶代號，以客戶產品對照篩出該客戶的組件號（選 品號 時客戶欄位為停用狀態）。
輸入起訖品號區間。
選擇生效日期：本日（預設）或 指定日期＋日期欄——BOM 各階的生效／失效判斷以此日為基準。
選擇工時別：標準工時（預設）／改善前工時／改善後工時／備料工時，決定製程列帶哪一種工時。
視需要輸入自訂條件（附加的篩選條件字串），或按 泛用取品號 從 Excel 品號清單一鍵組成條件（見下方提示）。
視需要勾選展開選項：
- 各層皆自數量1往下查詢：每層母件數量視為 1，明細數量＝自身單位用量（不逐層累乘）。
- 各層須增加原母件資料：每個展開節點前多列一列母件自身。
- 去除重複組件編號：相同組件編號只展開一次。
按 查詢。

Excel取品號：用 Excel 清單一次查一批品號

條件面板切到 Excel取品號 模式，先按 取得範本 存一份空白範本（預設 C:\TEMPS\泛用取品號.xlsx，含標題列與一筆示範資料），把品號填進品號欄（E 欄）後，按 Excel取品號 選這份檔案，系統自動把裡面的品號組成查詢條件顯示在取得的條件欄。適合拿客戶給的機種清單或盤點清單整批展開。若選到的檔案裡沒有品號資料，會提示「Excel 內無品號資料」且不改動條件。

改善前／改善後／備料工時

這三種工時屬部分客戶資料庫才有維護的欄位；未維護時選了會是空值，一般請用 標準工時。

2. 選取組件號¶

左側清單列出符合條件的查詢組件號（含 客戶品號 與品名）。點選其中一筆，右側「製程明細表」即帶出該組件號的展開結果，不需重新查詢。

3. 檢視與展開製程明細表¶

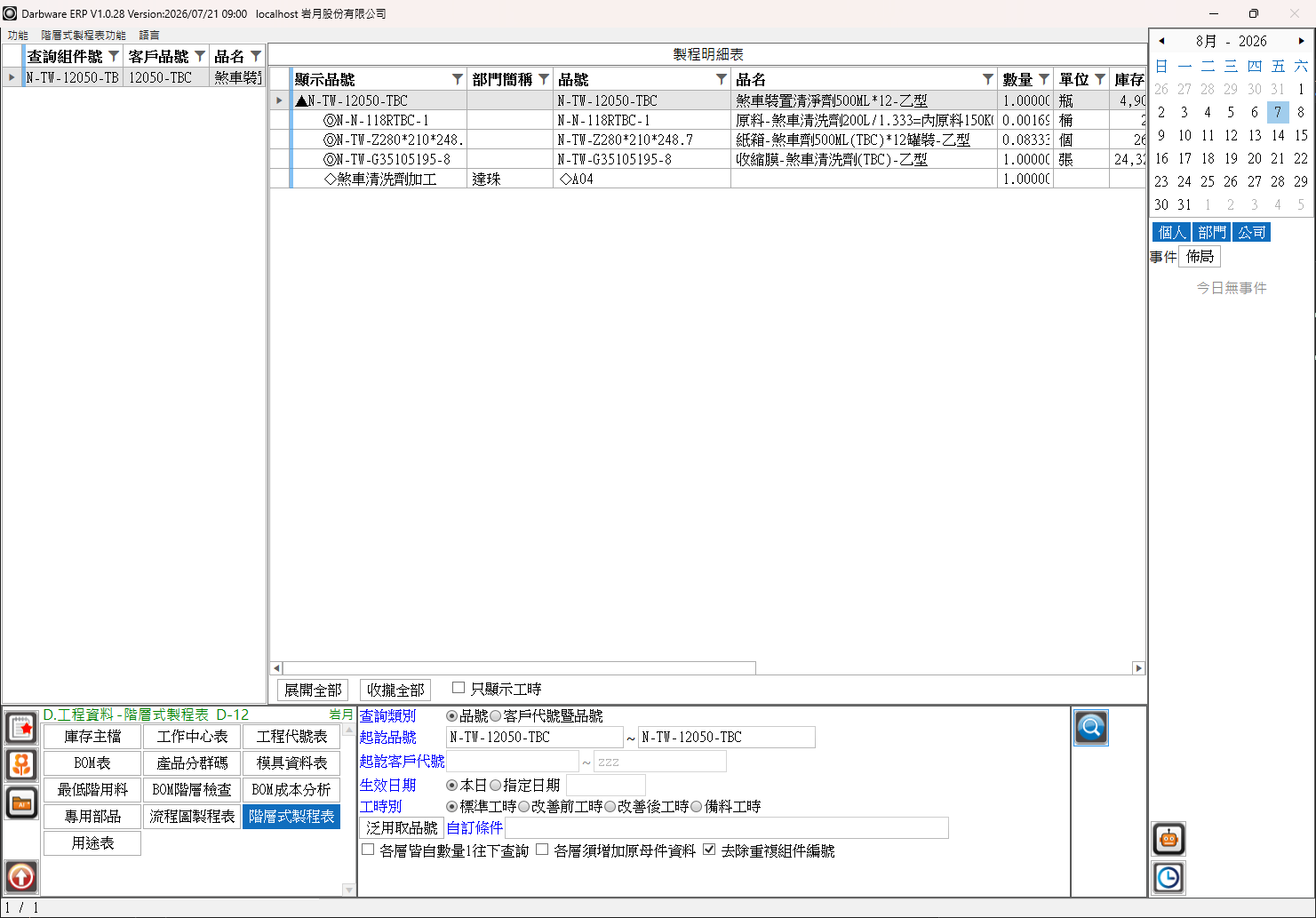

製程明細表

明細以平面清單呈現，顯示品號 欄以縮排與展開符號表現階層關係。
雙擊任一列可展開／收攏該列下層。
下方 展開全部／收攏全部 兩顆按鈕可一次展開或收攏所有層級。
勾選 只顯示工時 後，清單只留製程列（供工時檢核）；取消勾選回到完整明細。

搭配流程圖製程表看同一份結構

想改看樹狀控件、多階材料用量彙總或視覺化流程圖，請開 流程圖製程表（兩支程式的查詢條件不共用，需各自輸入）。

欄位說明¶

查詢條件¶

欄位	必填	說明
查詢類別	✔	`品號`（預設）／`客戶代號暨品號`
起訖品號	—	品號區間；留空為全部
起訖客戶代號	—	僅查詢類別為「客戶代號暨品號」時可輸入
生效日期	✔	`本日`（預設）或 `指定日期`；決定各階生效／失效的判斷基準日
工時別	✔	`標準工時`（預設）／`改善前工時`／`改善後工時`／`備料工時`
自訂條件	—	附加篩選條件字串；可用 `泛用取品號` 由 Excel 品號清單自動產生
各層皆自數量1往下查詢	—	每層母件數量視為 1，數量不逐層累乘
各層須增加原母件資料	—	每個展開節點前多列一列母件自身
去除重複組件編號	—	相同組件編號只展開一次

查詢組件號清單（左側）¶

欄位	說明
查詢組件號	符合條件的組件號（即展開的根）
客戶品號	客戶端對應的品號
品名	組件號的品名

製程明細表（右側，皆為唯讀檢視）¶

欄位	說明
顯示品號	帶階層縮排與展開符號的品號，表現該列在結構中的位置
部門簡稱／生產部門	製程所屬生產部門的簡稱與代號
品號／品名	該階節點的品號與品名
數量／單位	該階用量與單位
庫存量	可用倉現有數量加總——材料列才有值
包裝量_包／廠商代號1／廠商簡稱1	品號主檔的包裝量與主要廠商——材料列才有值
標準工時／整備工時	依「工時別」帶出的製程工時與整備工時
移轉天數	製程移轉天數
注意事項	製程注意事項文字
生效日期／失效日期	BOM 該階的生效與失效日期
製程別	內／外（依生產部門的部門主檔製程別，查不到視同外）——製程列才有值
顯示序號	BOM 結構的排序欄位
治具品號	該製程掛的治具（多筆以逗號串接）——製程列才有值
損耗率	BOM 設定的損耗率

常見問題¶

主選單裡找不到「階層式製程表」？

本程式自 2026-07-05 起改為獨立程式，權限也獨立。請在權限管理開啟該程式（BOM_HIER）的瀏覽權限後重開系統。

查詢後右側沒有任何明細？

請先在左側清單選取一筆查詢組件號；未選取時明細來源為空。若選取後仍空白，該組件號可能尚未建立 BOM 製程結構，或生效日期落在該 BOM 的生效區間之外。

選了「改善前工時」卻全部是空的？

改善前／改善後／備料工時屬部分客戶資料庫才有維護的欄位，未維護時為空值。請改用 標準工時。

為什麼各階數量跟我預期的不一樣？

預設每階數量會逐層累乘（母件數量 × 單位用量）。若只想看各階自身的單位用量，請勾選 各層皆自數量1往下查詢。

同一個組件號重複出現很多次？

勾選 去除重複組件編號，相同組件編號只會展開一次。

在自訂查詢面板加入本程式，會跟流程圖製程表的條件混在一起嗎？

不會。兩支現為獨立程式、各自有自己的查詢條件，可分別加入、各存各的設定。

找不到主檔的「備註」欄，也找不到階層式製程表的報表？

VFP 原版主檔的「備註」欄目前資料源尚未提供，暫未帶入；階層式製程表報表（BOM_H1／H2／H4）尚未移植，另案處理。
