程式資訊
- 程式 ID：
BOM_FLOW - 所屬子系統：D.工程資料
- 狀態：stable
流程圖製程表（Bom_flow）¶
功能簡介¶
「流程圖製程表」用於檢視某一組件號從根節點向下展開的多階物料與製程結構。畫面以左側查詢清單搭配右側多個頁籤呈現，讓工程、製程規劃人員能在同一支程式裡看到製程明細、底層用料彙總，以及展開圖、材料流向圖兩種視覺化圖形。
與「階層式製程表」是兩支獨立程式
自 2026-07-05 起（見 ADR 0087），本程式回歸單純的流程圖用途；原先併入的階層式專屬條件（查詢類別、生效日期、工時別、數量方式、母件方式、自訂條件）與「只顯示工時」等功能，已回到獨立的 階層式製程表（D-120）。兩支程式的條件與設定各自獨立。
2026-08-12 起表格版「流程圖」頁籤已隱藏
見 ADR 0129。90 欄表格版的「流程圖」頁籤、條件區的 計算流程圖 勾選，以及以它為資料來源的 D110-1 產品流程圖 報表一併停用；同一份結構請改看 展開圖（原「流程圖圖形」）與 材料流向圖，兩者都可列印與匯出圖檔。查詢條件現在只剩 起訖品號／去除重複組件編號。
前置需求¶
- 權限：D 工程資料 →
流程圖製程表的瀏覽權限。 - 基礎資料：欲查詢的組件號已存在於品項主檔，且 BOM 主檔已建立並經比對檢核確認。
- 節點上的工時、生產部門等資訊完整度，取決於 BOM 製程（標準工時、生產部門）與工程代號、工作中心的維護狀況。
畫面結構¶
進入 D 工程資料 → 流程圖製程表 後，畫面分為兩區：
- 左側：依條件查詢出的組件號清單；選取一筆後才會帶入右側內容
- 右側：四個頁籤——「製程明細」「多階材料用量清單」「展開圖」「材料流向圖」（預設停在「製程明細」）
小技巧
右側所有頁籤都會跟著左側選取的組件號同步更新，不需要重新查詢。
操作步驟¶
1. 查詢組件號¶
- 從主選單開啟 D 工程資料 → 流程圖製程表。
- 於條件區設定：
- 起訖品號：要展開的組件號區間（兩欄皆可用放大鏡查詢）。
- 去除重複組件編號：勾選後相同組件編號只展開一次。
- 按
查詢，左側清單列出符合條件的組件號，點選其中一筆。
2. 切換頁籤檢視內容¶
右側頁籤功能如下：
| 頁籤 | 內容 |
|---|---|
| 製程明細 | 樹狀控件呈現多階 BOM 明細（預設頁籤）；下方有 展開全部／收攏全部 與 需求數量 重算 |
| 多階材料用量清單 | 展開到最底層的用料彙總；下方可勾選 含插件 |
| 展開圖 | 視覺化節點 + 連線的樹狀展開圖（上階往下階） |
| 材料流向圖 | 以材料流向重新排版的圖：原物料在第一排、加工製程與半成品在最右欄、成品在右下角 |
需求數量重算（製程明細 頁籤）¶
- 於下方
需求數量輸入根組件的需求數量（預設為查詢當下的 1）。 - 按
重新計算：各階數量 ＝ 父階數量 × 單位用量、製程標準工時 ＝ 數量 × 單位標準工時。 - 多階材料用量清單、展開圖、材料流向圖會同步換成重算後的數值。
不寫回資料庫
重算只改變畫面顯示，重新查詢即恢復以 1 為基準的結果。
3. 檢視「展開圖」頁籤¶
請參考下一節「展開圖」。
4. 檢視「材料流向圖」頁籤¶
請參考「材料流向圖」一節。

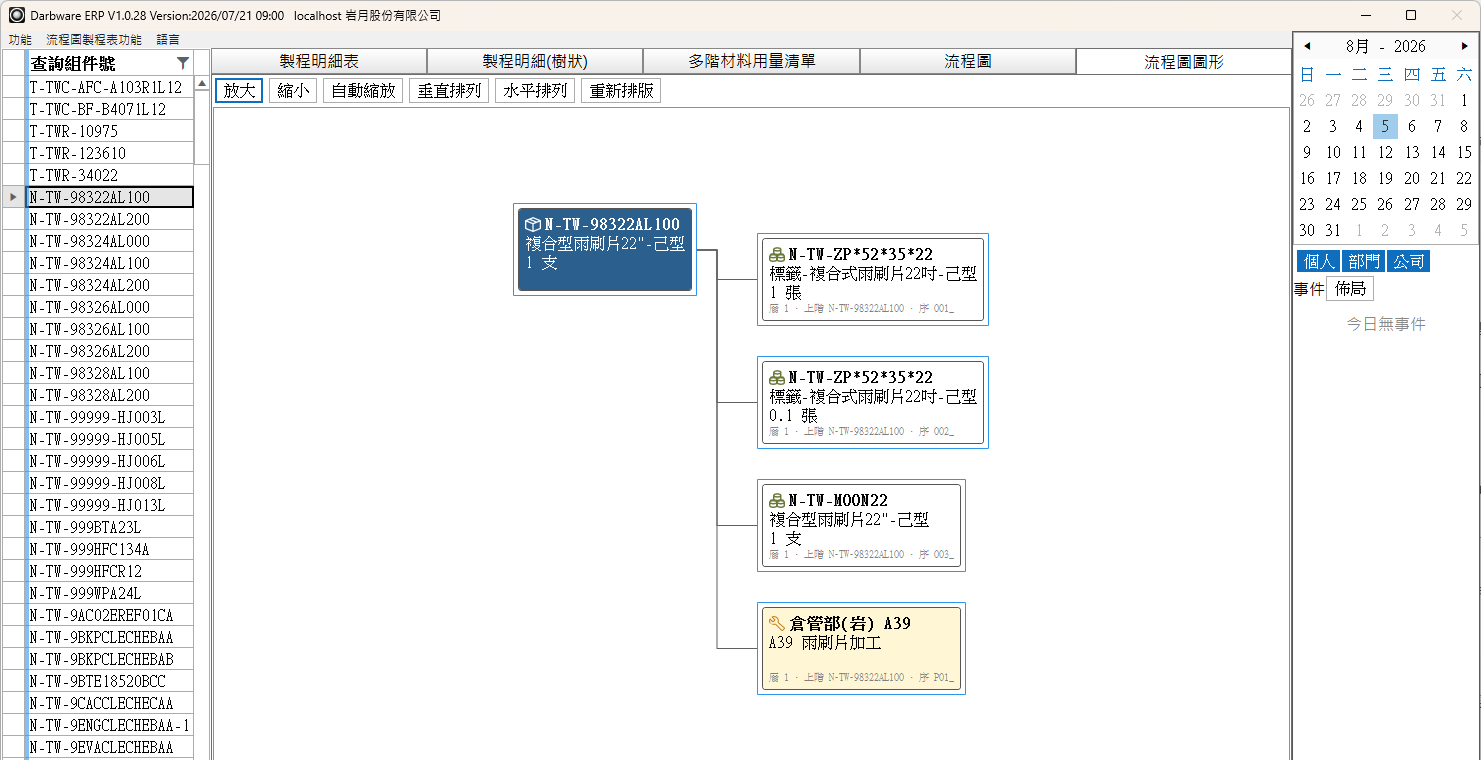

展開圖¶
以圖形化流程圖元件將同一份流程資料渲染為節點與連線樹狀圖，提供縮放、平移與排版切換等互動操作。
開啟方式¶
- 於左側清單點選欲檢視的組件號。
- 於右側頁籤切到
展開圖。
本頁籤原名「流程圖圖形」
2026-08-12 起改名為 展開圖（內容與操作完全相同）。
節點類型¶
| 節點類型 | 形狀 | 底色 | 顯示內容（4 行） |
|---|---|---|---|
| 根節點 | 圓角矩形 | 深色 | 品號／品名／數量 + 單位／（層數 + 上階 + 序號） |
| 物料節點 | 矩形 | 白底 | 品號／品名／數量 + 單位／（層數 + 上階 + 序號） |
| 製程節點 | 橢圓 | 淺黃 | 部門簡稱 + 工程代號／工程代號 + 名稱／標準工時／（層數 + 上階 + 序號） |
父節點與子節點之間以直角折線＋箭頭標示方向（不畫斜線）；畫布不顯示背景資料表格，外圍有一圈框線。
Toolbar 按鈕¶
頁籤上方有 8 顆操作按鈕：
| 按鈕 | 功能 |
|---|---|
放大 |
放大圖形（亦可用滑鼠滾輪向前） |
縮小 |
縮小圖形（亦可用滑鼠滾輪向後） |
自動縮放 |
將整張圖 fit 到可視範圍 |
垂直排列 |
樹狀向上下展開 |
水平排列 |
根節點在左上角、往右下角展開（預設） |
重新排版 |
依現有節點重新計算位置 |
列印圖形 |
把整張圖（不是目前看到的範圍）縮到單一頁面列印 |
匯出圖檔 |
把整張圖存成 PNG／JPG（白底），可貼進簡報或工令；存完會自動用系統預設看圖程式開起來 |
水平排列的閱讀順序
第一個節點在左上角，每條鏈沿明細（物料）往右直走，同一層先放明細再放製程，分支與製程往下換列，整張圖逐步往右下角延伸。
互動操作¶
- 縮放：滑鼠滾輪或 Toolbar 的
放大/縮小。 - 平移：在空白處按住滑鼠左鍵拖曳。
- 搬移節點：在節點上按住左鍵拖曳可搬動該節點位置（只影響畫面排版，不會改動 BOM 資料；按
重新排版即回自動佈局）。 - 一鍵 fit：按
自動縮放將所有節點縮放並置中於畫面。 - 切換排版方向：按
垂直排列或水平排列（預設水平）。 - 重新排版：按
重新排版（例如切換方向後想重置佈局時）。
節點內容唯讀
本頁籤僅供檢視：節點可拖動位置，但不能編輯內容、不能新增／刪除節點或連線，也不能縮放或旋轉節點。如需修改 BOM，請回到 BOM 表 作業。
超大 BOM 可能卡頓
當 BOM 節點數超過約 1,000 筆時，流程圖渲染時間會明顯拉長，切換頁籤或重新排版時請稍候。整張圖太寬看不完時，可用 匯出圖檔 出圖後再放大細看。

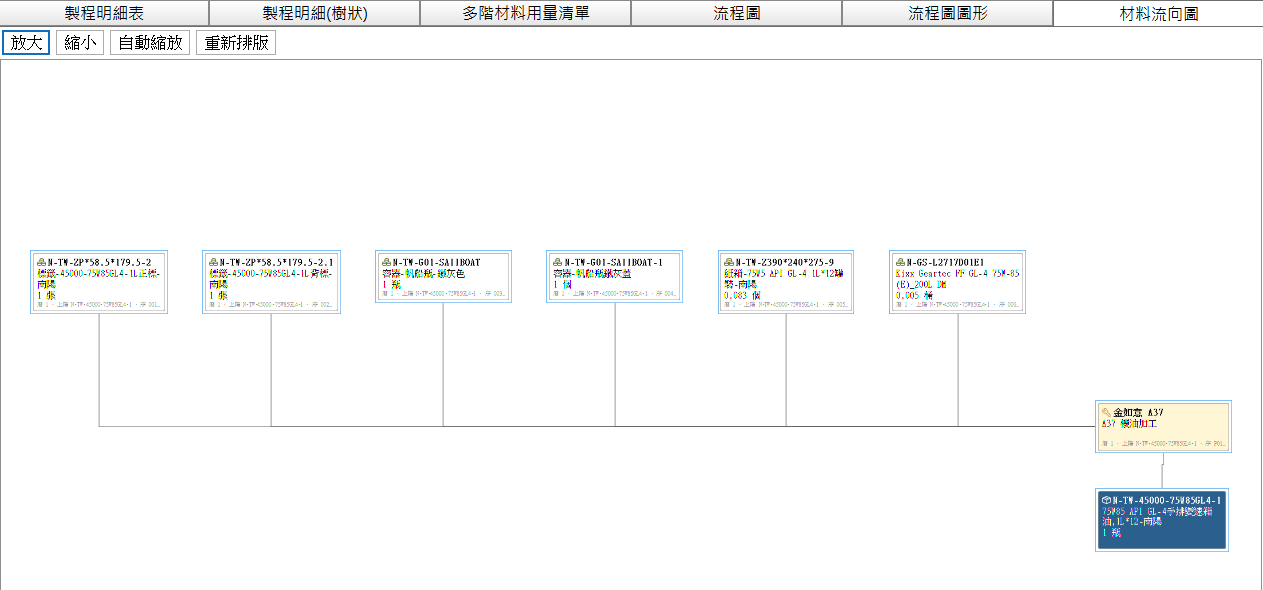

材料流向圖¶
右側最後一個頁籤。它與「展開圖」畫的是同一份資料，但排版換成材料的流向：從原物料出發，接進它投入的那道製程，一路串到半成品，最後匯到成品。適合向現場、生管說明「哪些材料在哪一站投入、加工順序是什麼、各半成品怎麼組成成品」。
開啟方式¶
- 於條件區輸入 起訖品號 後按
查詢（與其他頁籤共用同一次查詢，不需另外設定條件）。 - 於左側清單點選欲檢視的組件號。
- 切到右側最後一個頁籤
材料流向圖。
小技巧
與「展開圖」相同，本頁籤只要左側選了組件號、任何時候切過去都能看，不需要另外的查詢條件。
版面怎麼看¶
| 區塊 | 位置 | 內容與順序 |
|---|---|---|
| 原物料 | 最上面第一排 | 這張 BOM 用到的全部原物料；排列順序即 BOM 展開順序（跟著半成品一路往下展開，展開清單最上面的材料排在最左邊） |
| 加工製程與半成品 | 最右一欄 | 由上而下即生產順序 |
| 成品 | 右下角 | 即查詢的組件本身，整張圖的終點 |
連線怎麼讀¶
- 材料的連線從節點下緣出線，先垂直下降，再以直角轉彎，水平接進它投入的那道製程的左側——線接在哪一顆製程上，該材料就是在那一站投入。
- 製程與製程之間、以及最後一道製程接到半成品／成品，都是垂直串接，由上而下即先後順序。
- 材料依 BOM 明細的途程序號對應到該投入的工序；途程序號空白或對不到工序時，接到第一道製程。
- 該階若沒有任何製程，材料直接連到上階（半成品或成品）。
圖上少一站，通常是製程還沒建
材料一律接到「該階的製程」，該階沒建製程時就直接連上階。若預期中的加工站沒有出現在最右欄，多半是那一階的 BOM 製程（途程）尚未維護，請回 BOM 表 補齊。
Toolbar 按鈕¶
頁籤上方有 7 顆操作按鈕：
| 按鈕 | 功能 |
|---|---|
放大 |
放大圖形（亦可用滑鼠滾輪向前） |
縮小 |
縮小圖形（亦可用滑鼠滾輪向後） |
自動縮放 |
將整張圖 fit 到可視範圍 |
重新排版 |
依現有節點重新計算位置（拖亂了按這顆還原） |
左右相反 |
生產鏈改放左欄、成品在左下角，原物料排序跟著反向（再按一次切回） |
列印圖形 |
把整張圖（不是目前看到的範圍）縮到單一頁面列印 |
匯出圖檔 |
把整張圖存成 PNG／JPG（白底）；存完會自動用系統預設看圖程式開起來 |
本頁籤僅供檢視
節點可拖曳搬動位置、畫布可拖曳平移，但不能編輯內容、不能新增／刪除節點或連線。拖動只影響畫面，不會寫回 BOM 資料。
欄位說明¶
查詢條件¶
| 欄位 | 必填 | 說明 |
|---|---|---|
| 起訖品號 | — | 要展開的組件號區間 |
| 去除重複組件編號 | — | 相同組件編號只展開一次 |
製程明細（唯讀）¶
| 欄位 | 說明 |
|---|---|
| 顯示品號 | 帶階層縮排與展開符號的品號，表現該列在結構中的位置 |
| 生產部門／部門簡稱 | 製程所屬生產部門代號與簡稱 |
| 品號／品名 | 該階節點的品號與品名 |
| 數量／單位 | 該階用量與單位 |
| 損耗率 | BOM 設定的損耗率 |
| 標準工時／整備工時 | 製程的標準工時與整備工時 |
| 移轉天數 | 製程移轉天數 |
| 注意事項 | 製程注意事項文字 |
| 生效日期／失效日期 | BOM 該階的生效與失效日期 |
| 零件編號／顯示序號／組件編號／查詢組件號 | BOM 結構鍵值與排序欄位 |
數字欄的顯示規則
數量／損耗率／標準工時／整備工時／移轉天數 一律靠右對齊且小數位固定：數量 6 位（BOM 用量精度），其餘四欄 2 位。值為 0 的格子留白不印，方便一眼看出哪幾階真的有工時或損耗。
多階材料用量清單¶
| 欄位 | 說明 |
|---|---|
| 顯示階層 | 該材料所在的階層 |
| 品號／品名／單位 | 最底層材料 |
| 數量 | 展開累計後的總用量 |
| 含插件 | 是否含插件用量；下方勾選 含插件 可切換計算方式 |
欄位說明（圖形節點文字）¶
每個節點第 4 行的「（層數 + 上階 + 序號）」欄位意義如下：
| 欄位 | 說明 |
|---|---|
| 層數 | 該節點在 BOM 樹中的深度（根節點為 0） |
| 上階 | 父節點的品號 / 製程代號 |
| 序號 | 同一上階下的排序序號 |
常見問題¶
以前條件面板上的「工時別」「生效日期」「自訂條件」不見了？
自 2026-07-05 起這些條件回到獨立的 階層式製程表（D-120）。本程式的條件只剩起訖品號與去除重複組件編號。
「流程圖」頁籤與條件「計算流程圖」不見了？
2026-08-12 起表格版「流程圖」頁籤（90 欄）與「計算流程圖」勾選一併停用，以它為資料來源的 D110-1 產品流程圖 報表也同步下架。同一份結構請改看 展開圖 與 材料流向圖，兩者都能 列印圖形 與 匯出圖檔。
切到「展開圖」頁籤看不到任何節點？
請確認左側清單已選取一筆組件號。若仍空白，該組件號可能尚未展開 BOM 結構，請先至 BOM 表 建立並確認 BOM。
圖拉得太遠找不回來怎麼辦？
按 Toolbar 的 自動縮放，系統會把整張圖重新縮放並置中於可視範圍。
垂直排列看不完，可以改成水平嗎？
預設就是水平排列（左上往右下）。若已切成垂直，按 水平排列 即可切回；必要時可再按 重新排版 重新計算座標。
把節點拖亂了，怎麼回復？
按 重新排版 即依現有節點重新計算自動佈局。拖曳節點只改變畫面位置，不會寫回或影響 BOM 資料。
想知道改需求數量後每階要用多少料？
到「製程明細」頁籤，於下方 需求數量 輸入數量後按 重新計算，整棵樹的數量與標準工時會即時重算，多階材料用量清單、展開圖與材料流向圖同步更新；不會寫回資料庫，重新查詢即還原。
雙擊圖面為什麼沒反應？
舊版雙擊畫布會突然把縮放重設回 100%，容易誤觸，已刻意停用。縮放請用滑鼠滾輪或 放大／縮小／自動縮放 按鈕。
「材料流向圖」跟「展開圖」差在哪？
兩者資料相同、排版不同。展開圖是上階往下階的樹狀展開，看的是結構；材料流向圖是材料往成品的流向，第一排列出全部原物料、最右欄由上而下是製程與半成品、成品在右下角，看的是「哪些料在哪一站投入、加工順序如何」。
材料流向圖上，某個材料為什麼接到第一道製程？
材料依 BOM 明細的途程序號對應到該投入的工序；當途程序號空白、或填的序號在該階找不到對應工序時，系統一律接到第一道製程。若位置不如預期，請回 BOM 表 檢查該筆明細的途程序號。
材料流向圖裡有材料直接連到半成品，中間沒有製程？
表示那一階沒有建任何製程（途程），此時材料會直接連到上階。請確認該階的 BOM 製程是否已維護。
BOM 很大，切過去要等很久？
節點數超過約 1,000 筆時 流程圖會有明顯延遲，請先縮小查詢範圍。圖太寬在畫面上縮不進來時，改用 匯出圖檔 出整張圖後再放大細看。
按 列印圖形 顯示「目前沒有可列印的圖形內容」？
圖上確實有節點卻出現這個訊息，是 2026-08-12 前的舊版問題（判斷圖形內容時掃錯集合），已修正。請確認用的是 2026-08-12 之後的版本；若圖面本身就是空的，請先於左側清單選取組件號。
